01. 什么是地梁？

1、地梁又被稱為“導墻”、“擋水反坎”、“地壟”。通常是指室內隔墻下方的構造，一般以細石混凝土或水泥磚為主。

2、地梁的寬度是根據隔墻寬度來定，其高度一般在200~300mm之間，具體數值根據其目的來定。

3、從根本上來說，地梁的作用主要有2個：一是用于穩固隔墻、二是防水抗?jié)B。

4、當然，在隔墻下方增加地梁的設置會直接導致隔墻的成本增加，同時還會耽擱隔墻施工工期。所以，在實際施工過程中，一般“只有在潮濕空間會加地梁，而干區是不加地梁的”。

5、但是，在有些項目中，會因?yàn)闃I(yè)主不太土豪，或者設計師繪圖時不考慮成本，所以會出現所有室內隔墻不管干濕區都會存在地梁的情況出現

02.地梁相關規范要求

前面我們從工藝、施工的角度分析了輕鋼龍骨隔墻為什么要做地梁，接下來我再從規范的角度對這個知識進行一個補充：

對于地梁，要確定是否有明文規范，一般主要從以下2種方式檢索：

一個是關鍵詞，在規范中看對圍繞地梁有哪些關鍵詞可以來檢索，地梁是否屬于隔墻的一部分。

而我們今天講的是輕鋼龍骨隔墻，其它常見的主要還有輕質隔墻和鋼結構隔墻，所以可以從隔墻的類型來查找規范。

其次是所在的區域，那無非是2種：無水區和有水區。通過這些關鍵詞的組合來進行查找。

或者直接來看工程的質量驗收規范，無論是室內裝飾還是建筑裝飾，看這2本規范都會給予相關信息。

1、工程質量驗收規范

那我們先看《住宅室內驗收規范》，在第8章提到了輕質隔墻工程，我們來看下。第八章一共就這一頁，而有用的信息也就一條：隔墻工程的質量和檢驗方法，應符合《建筑裝飾，裝修工程，質量驗收規范》的相關規定，也就是這一本。

那在這本規范中，也是第八章見到了隔墻的規范，但整體看遍兜兜轉轉一圈，在隔墻工程中并沒有提到隔墻和地梁相關的規范，顯然從這個方向來探求似乎行不通。

2、隔墻類型規范查找

那我們再用第2個方法，往細了看。就單針對隔墻類型的規范進行查找。

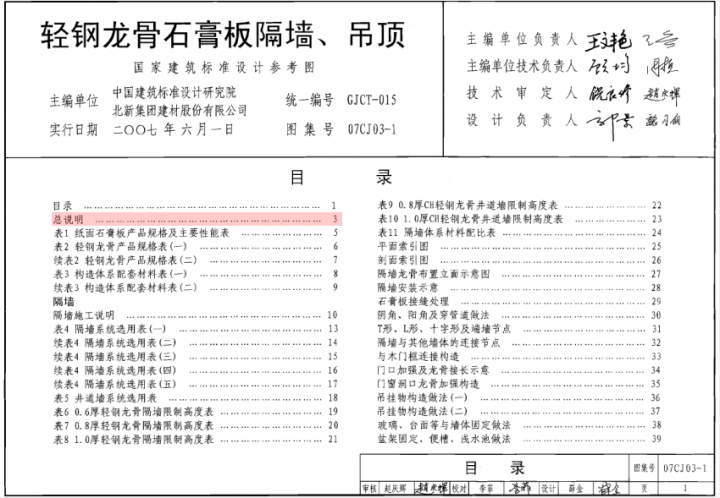

在總說明中，能夠找到我們要的信息：總說明的第4.5條講到，對于潮濕房間，除了內隔墻要采用耐水石膏板外，底部應用C20細石素混凝土做墻墊，那也就是我們說的地梁。

除了國家建筑圖集，地方規范，上海市的工程建設規范，在4.2.9中也提到了使用C20細石混凝土作為導墻，高度宜為150-200mm。

3、砌體結構工程施工質量驗收規范

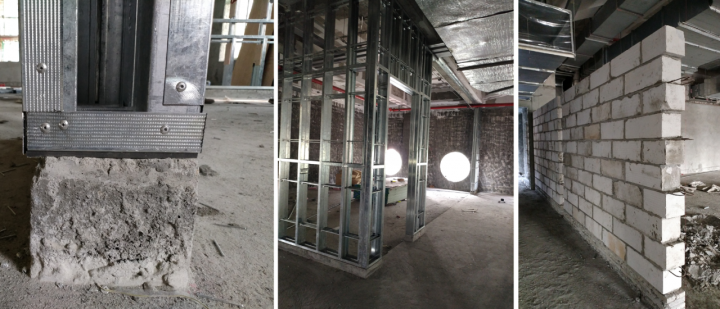

那我們還剩后面一半：無水區，要不要做？我們剛才在分析墻體類型時，還有另外2種常用隔墻，這2類隔墻也會做地梁。所以我對這兩類隔墻的規范也進行了查找，在《砌體結構工程施工質量驗收規范》中的第九章。

它的條文說明，這本必須執行的國家規范倒為我們明確了設置地梁的目的。澆注一定高度混凝土坎臺的目的：主要是考慮有利于提高多水房間填充墻墻底的防水效果。

而上面說明也提到：除多水房間外，可不需要在墻底部另砌普通、多孔、混凝土坎臺。那這個是對于輕質砌塊隔墻的一條明確的國家規范，無水區不用做地梁。

我們最后來整理下現在的資料。輕鋼龍骨隔墻，在有水區要做地梁，而無水區，可以不做。

03. 輕鋼龍骨隔墻地梁工藝

輕鋼龍骨隔墻的地梁做法，根據地梁寬度的不同，其做法有所區別，主要可以分成以下2種做法：

1、傳統做法：當?shù)亓簩挾取?00時，建議做法如下：

節點圖

三維示意圖

具體施工流程如下所示：

2、超薄隔墻地梁做法：當?shù)亓簩挾龋?00時，建議做法如下：

節點圖和現場示意圖

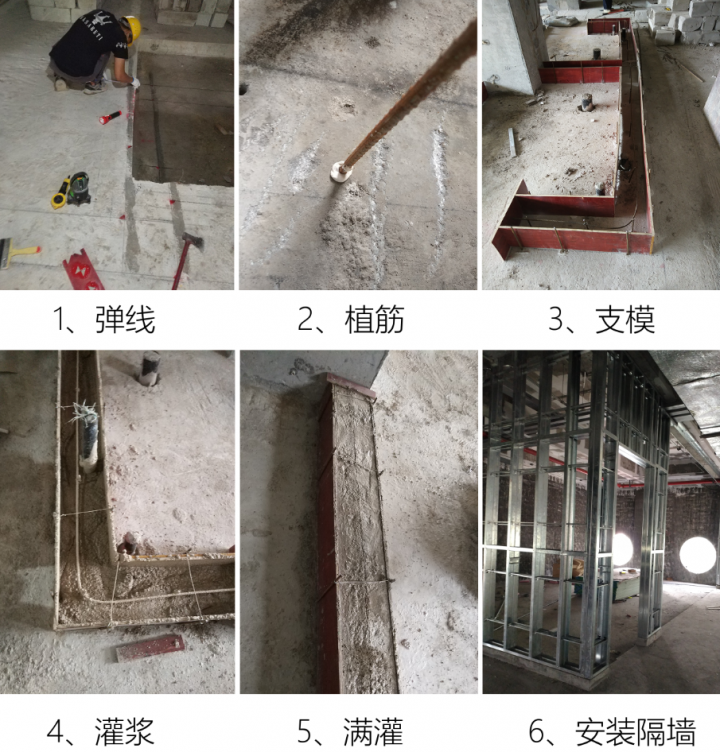

具體施工流程如下所示：

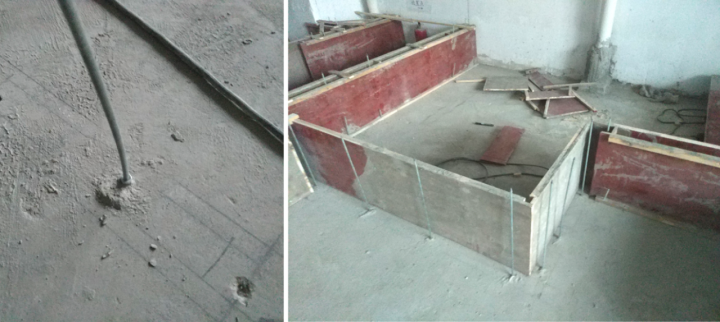

直筋支模

準備灌漿

完成澆筑
